Manuale d’uso e installazione
EASY CHARGER
Stazione di ricarica Modo 3 IEC61851 per veicoli elettrici con funzione di:
– regolazione manuale della potenza di ricarica
– accesso riservato con chiave ON/OFF (opzionale)ES-RHP2M32/0 Easy Charger Monofase (Presa T2) max 7,4 kW (32A 230V)
ES-RHC2M32/0 Easy Charger Monofase (Cavo T2 5m) max 7,4 kW (32A 230V)
ES-RHP2T32/0 Easy Charger Trifase (Presa T2) max 22 kW (32A 400V)
ES-RHC2T32/0 Easy Charger Trifase (Cavo T2 5m) max 22 kW (32A 400V)
Istruzioni importanti per la sicurezza
Leggere con attenzione queste istruzioni e le istruzioni per la ricarica nel manuale del veicolo elettrico prima di ricaricare il veicolo.
Prestare particolare attenzione alle informazioni contrassegnate con i seguenti termini:
Attenzione: Questo simbolo indica di fare attenzione. Potresti infatti fare qualcosa che rischia di danneggiare il dispositivo.
Pericolo: Segnala un rischio che implica morte o lesioni gravi in caso di mancata osservanza delle norme di sicurezza.
Linee guida per la sicurezza
- Utilizza questa stazione di ricarica per ricaricare veicoli elettrici con un connettore per la ricarica conduttiva. Consulta il manuale del veicolo per verificare che sia equipaggiato con un connettore per la ricarica conduttiva.
- Assicurati che il cavo di alimentazione della stazione di ricarica sia posizionato in modo da non essere calpestato, arrotolato o in qualsiasi modo danneggiato o stressato.
- Nessun componente interno può essere riparato / sostituito dall’utente. Per qualsiasi richiesta di assistenza fare riferimento al capitolo di questo manuale “Assistenza Clienti”.
- Non utilizzare la stazione di ricarica se ci sono danneggiamenti visibili sulla stazione di ricarica e/o sul cavo di alimentazione. Abbassa l’interruttore magnetotermico nel quadro elettrico e contatta subito il tuo referente tecnico per l’installazione.
Istruzioni per la sicurezza
Pericolo: Quando utilizzi dispositivi elettrici, dovresti sempre impiegare precauzioni di base, incluse le seguenti:
- Leggi tutte le istruzioni di sicurezza prima di utilizzare il prodotto. Non seguire le avvertenze e le istruzioni può causare pericolo di folgorazione, incendio e/o lesioni gravi.
- Questo dispositivo dovrebbe essere supervisionato quando utilizzato in presenza di bambini.
- Non inserire le dita nel connettore di ricarica.
- Non utilizzare questo prodotto se il cavo di alimentazione o il cavo di ricarica del veicolo elettrico sono sfilacciati, hanno l’isolamento rotto o altri segni di danneggiamento.
- Non utilizzare questo prodotto se l’involucro o il connettore del veicolo elettrico sono rotti, crepati o mostrano qualsiasi altro segno di danneggiamento.
Pericolo: se in qualsiasi momento ritieni che l’apparecchiatura non sia sicura, abbassa l’interruttore magnetotermico nel quadro elettrico e contatta immediatamente l’Assistenza Clienti. Non utilizzare la stazione di ricarica fino a quando il problema viene identificato e corretto.
Attenzione: i bambini non dovrebbero essere autorizzati a utilizzare questa stazione di ricarica. Non consentire ai bambini di giocare intorno alla stazione di ricarica. Un’attenta supervisione dei bambini è necessaria durante l’utilizzo della stazione di ricarica.
Attenzione: non aprire l’involucro.
Questa stazione di ricarica è progettata secondo il Modo 3 della Norma IEC61851.
Questo prodotto deve essere collegato a terra. In caso di malfunzionamento o guasto, la messa a terra fornisce un percorso di minima resistenza alla corrente elettrica per ridurre il rischio di scosse elettriche. Questo prodotto è dotato di un cavo con un conduttore di messa a terra e un contatto di messa a terra.
Pericolo: il collegamento non corretto del conduttore di messa a terra dell’apparecchiatura è in grado di provocare un rischio di scossa elettrica. Verificare con un elettricista qualificato o un tecnico in caso di dubbi sul fatto che il prodotto sia correttamente messo a terra.
Descrizione
Questa stazione di ricarica è utilizzata per la ricarica dei veicoli elettrici ed è conforme ai requisiti principali della Norma IEC61851.
Easy Charger è una soluzione semplice e flessibile per ricaricare in sicurezza ogni veicolo elettrico a casa o sul posto di lavoro.
La potenza di ricarica è regolabile manualmente per poter adattare questo dispositivo a ogni luogo di installazione e a ogni contatore esistente.

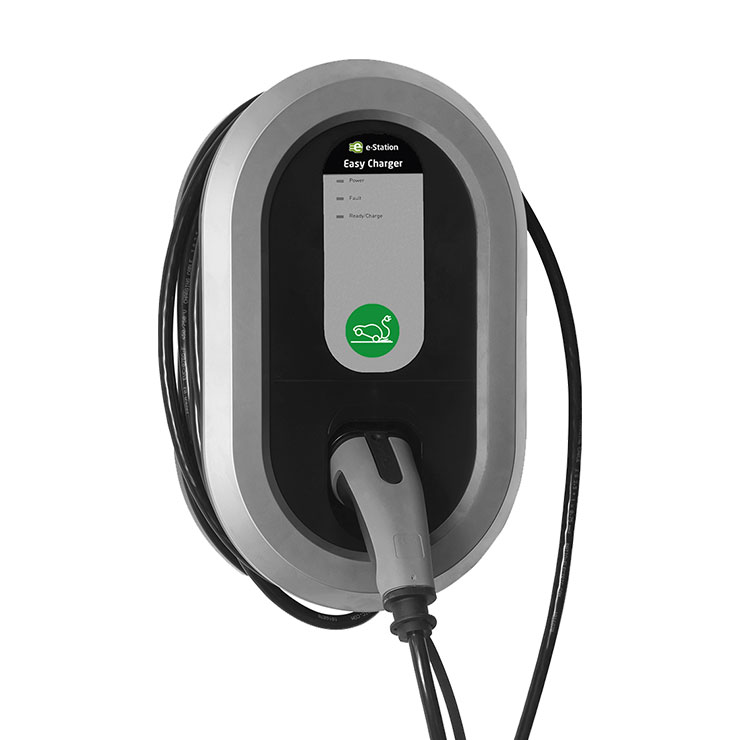

Easy Charger è disponibile con “presa di ricarica fissa Tipo 2” oppure con “cavo di ricarica integrato – lungh. 5 metri – Tipo 2”.
Installazione
- L’installazione deve essere eseguita da un elettricista abilitato secondo le normative locali.
- Durante tutta l’attività di installazione non deve essere presente tensione sull’impianto elettrico.
- Cablaggio della linea elettrica di alimentazione e protezioni da installare a monte:
Versione monofase (codice articolo ES-RHP2M32/0 e ES-RHC2M32/0)
Cablaggio (per lunghezze fino a 15m): 3G6,00mm2
Magnetotermico: 40A Curva C
Differenziale: 0,03A Tipo A
Versione trifase (codice articolo ES-RHP2T32/0 e ES-RHC2T32/0)
Cablaggio (per lunghezze fino a 15m): 5G6,00mm2
Magnetotermico: 40A Curva C
Differenziale: 0,03A Tipo A
Nota: la stazione di ricarica include un dispositivo per misurare le correnti di guasto a terra in AC (> 30mA) e in DC (> 6mA). E’ comunque richiesta l’installazione di un magnetotermico e di un differenziale Tipo A a protezione della linea elettrica di alimentazione.
Nota: la sezione della linea elettrica di alimentazione e la taglia dell’interruttore magnetotermico fanno riferimento a un’installazione in grado
di arrivare a una corrente pari a 32A.
Dal momento che la corrente di ricarica è regolabile (da 6A a 32A), è possibile sotto-dimensionare la linea elettrica in funzione della corrente a cui si vorrà far funzionare la stazione di ricarica (ad esempio: se si desidera limitare la corrente a 16A, è sufficiente una linea elettrica di sezione pari a 2,5 mm2 e un magnetotermico 20A).
L’interruttore differenziale è sempre lo stesso qualsiasi sia la corrente di ricarica.
- Aprire la cover inferiore della stazione di ricarica (5 viti – vedere la figura).
Rompere con attenzione l’apertura necessaria per l’ingresso del cavo di alimentazione.
Utilizzare il pressacavo M25 in dotazione per fissare il cavo di alimentazione (ingresso dal basso).
Utilizzare il gommino in dotazione per fissare il cavo di alimentazione (ingresso dal retro).

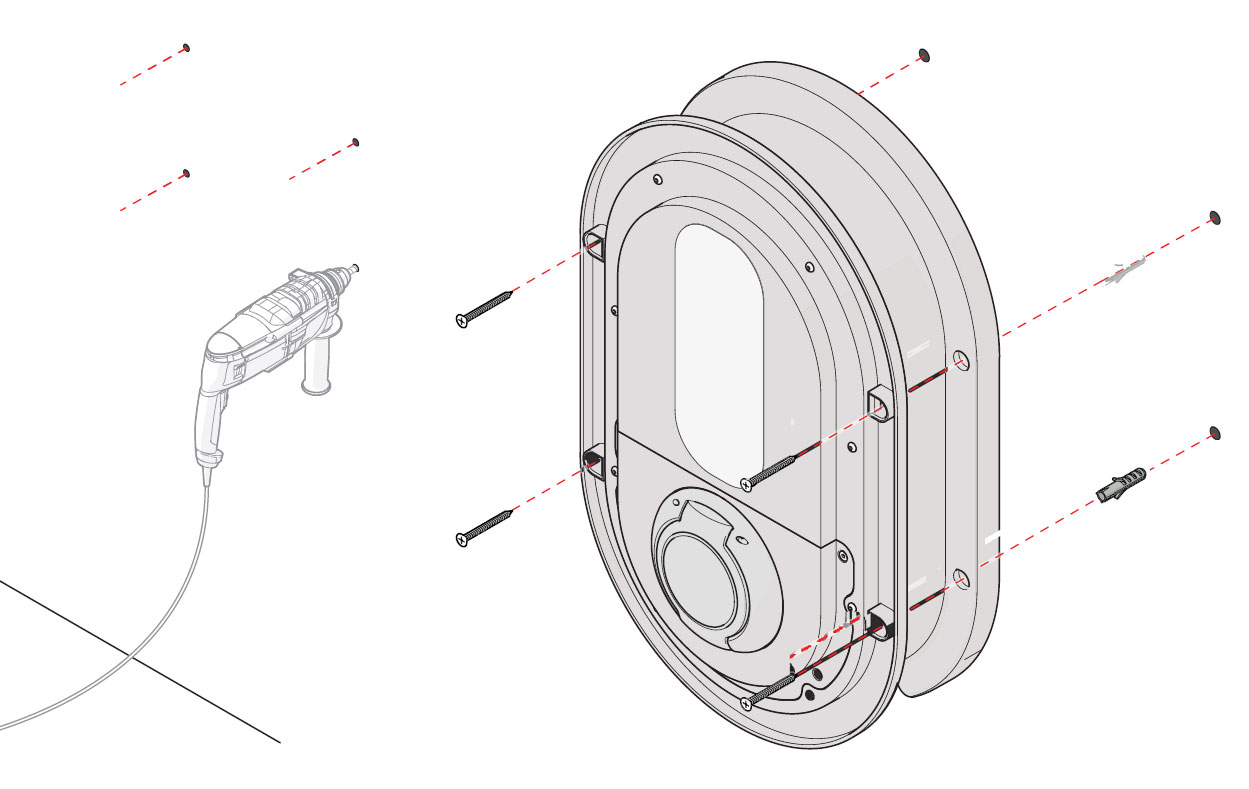

- Utilizzare 4 viti con tasselli adeguati al supporto di montaggio per fissare la stazione al muro. La stazione di ricarica dovrebbe essere installata tra 0,8 m e 1,2 m (distanza tra il punto inferiore e il suolo).
- Collegare la linea di alimentazione ai morsetti di collegamento (INPUT – terminali a sinistra):
Monofase:
L1 = Marrone | N = Blu | Terra = Giallo / Verde
Trifase:
L1 = Marrone | L2 = Nero | L3 = Grigio | N = Blu | Terra = Giallo / Verde - Selezionare la corrente di ricarica richiesta con il selettore rotativo.
Posizioni da A a F: non utilizzare.
Il valore preimpostato di fabbrica è 6A (posizione 0). - Chiudere la cover inferiore.
IMPORTANTE: in caso di stazioni di ricarica con presa fissa (quindi non con il cavo integrato), prima di chiudere la cover, assicurarsi che il sistema di interblocco della presa (montato sopra la presa di ricarica) non sia ostruito / bloccato dai cavi e sia in posizione “aperto”.
Utilizzo
- Collega il cavo di ricarica al veicolo.
Nei modelli con “presa fissa”: utilizza il cavo di ricarica Modo 3 in dotazione al veicolo per collegare il veicolo alla stazione di ricarica.
Nei modelli con “cavo integrato”: prendi il connettore di ricarica Tipo 2 e inseriscilo nella presa di ricarica del veicolo. - Il LED Ready/Charge si illumina.
- La ricarica viene automaticamente avviata alla corrente di ricarica selezionata con il selettore rotativo (o inferiore, se il veicolo richiede una
corrente inferiore al valore selezionato). - Quando la ricarica è completa, il LED Ready/Charge si spegne.
E’ ora possibile rimuovere il cavo di ricarica.
Nota: una corrente di ricarica inferiore produce meno perdite causate dal calore, è migliore per salvaguardare la durata della vita della batteria del veicolo e riduce la probabilità di sovraccarico del contatore di energia.
CHIAVE ON / OFF
La chiave ON / OFF è un accessorio opzionale da ordinare in fase di acquisto della stazione di ricarica.
Se presente, consente di abilitare / disabilitare il funzionamento della stazione di ricarica (utile nei casi in cui il luogo di installazione sia accessibile a terzi e si desideri impedire a terzi l’utilizzo del dispositivo).
La chiave può essere estratta in entrambe le posizioni.
Dati tecnici
Modo di ricarica | IEC61851 Modo 3 |
Connettore di ricarica | IEC62196 Tipo 2 (fisso o mobile a seconda dei modelli) |
Ingresso di potenza | Monofase o trifase, 230V-400V, 16A-32A (a seconda dei modelli) |
Uscita di potenza | fino a 7,4 kW (monofase) – fino a 22 kW (trifase) |
Protezione guasti a terra | AC 30mA, DC 6mA |
Dimensioni | 400 x 250 x 105 mm |
Peso | circa 4 kg |
Protezione ambiente | IP54 (uso outdoor, resistente alla pioggia) |
Temperatura | -25 °C fino a +40 °C |
Conformità | CE |
Manutenzione
Easy Charger non richiede manutenzione specifica, è consigliata una pulizia periodica.
Pericolo
Spegnere la stazione di ricarica abbassando l’interruttore magnetotermico nel quadro elettrico a monte prima di pulire l’unità.
Per ridurre il rischio di folgorazione o danneggiamento del dispositivo, prestare particolare attenzione quando si pulisce il connettore di ricarica e il suo involucro.
Pulire la stazione di ricarica utilizzando un panno morbido leggermente inumidito con un detergente delicato. Non utilizzare mai alcun tipo di spugnetta abrasiva, polvere abrasiva o solventi infiammabili come alcool o benzene.
Garanzia
Il costruttore garantisce che questo dispositivo è privo da difetti nei materiali e da difetti di fabbricazione e progettazione per un periodo di 3 anni successivi alla data di acquisto.
Se si presentano difetti nei materiali, nella fabbricazione e/o nella progettazione durante il periodo di garanzia, e-Station S.r.l., a suo giudizio, riparerà o sostituirà il prodotto.
Parti di ricambio e/o prodotti sostitutivi potrebbero essere prodotti nuovi oppure prodotti ricondizionati secondo la discrezione di e-Station S.r.l.
Questa garanzia non include il servizio di riparazione per danni provocati da errata installazione, errato collegamento dei dispositivi, guasto elettrico esterno, incidenti, disastri, abusi, vandalismo, riparazioni o modifiche non autorizzate da e-Station S.r.l.
Qualsiasi evidenza di tentativo di apertura del prodotto o riparazione non autorizzata invaliderà questa garanzia.
È esclusa ogni responsabilità per danni diretti o indiretti, causati da un difetto di funzionamento di qualsiasi natura.
